Mijn eerste replica van een John Bedini motor.
------------------------------------------------------------------------------

05-01-2008 - Een eerste test
11-01-2008 - Spoel aangepast

05-01-2008

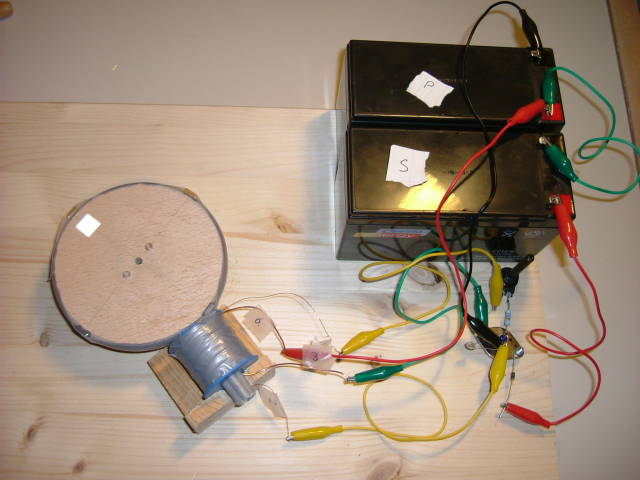

Overzicht van de opstelling met de 2 accu's
bedini motor 1 overzicht

Detailfoto van de spoel en rotor

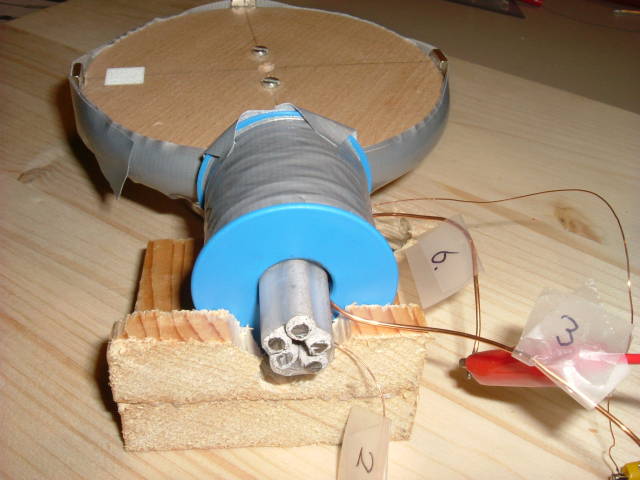

Detailfoto van de rotor en spoel

Detailfoto van de transistor, neon lamp, diodes, weerstand en potmeter
Detailfoto van de transistor

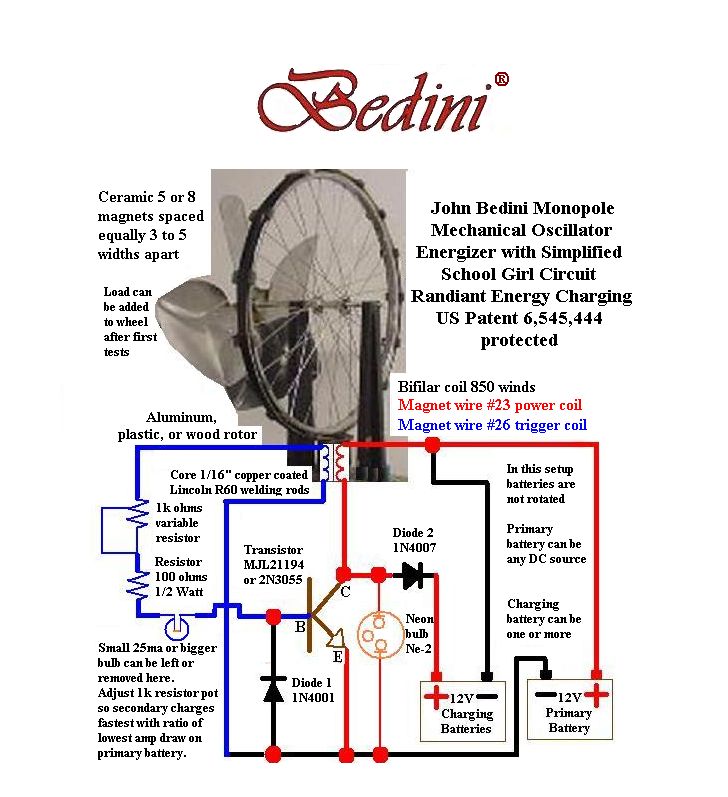

Gebruikt elektrisch schema:

schema elektrisch circuit Bedini motor

Gegevens van de installatie: (zijn anders dan op bovenstaand schema)

Spoel:

powerdraad: +/- 200 windingen 1mm2
triggerdraad: +/- 400-1000 ?? windingen 0.3mm2

Kern van de spoel bestaat uit 6 laselektrodes



Rotor:

Rotor bestaat uit een houten wiel en draait rond op een leeskop van een oude videorecorder
Magneten zijn 4 Neodyium magneten 20x10x3mm


 Componenten:

 - 2 stuks 12V/7Ah accu's
- transistor type 2N3055
- diode 1N4001
- diode 1N4007
- weerstand 370 Ohm
- potmeter 1kOhm
- Neon lampje


Ingestelde parameters:

Totale weerstand primaire circuit: 1370 Ohm


Gemeten gegevens tijdens het draaien:
Stroom uit de primaire accu: 71,5mA
Stroom in de secundaire accu: 24mA
Toerental rotor: +/- 1050 rpm



Testruns

Resultaat testrun 1: (na 51 uur draaien)

Start: Capaciteit primaire accu: 95% en secundaire accu: 100%
Eind: Capaciteit primaire accu: 5% en secundaire accu: 100%


Resultaat testrun 2: (na 48,5 uur draaien)

Start: Capaciteit primaire accu: 100% en secundaire accu: 5%
Eind: Capaciteit primaire accu: 0% en secundaire accu: 100%


Resultaat testrun 3: (na 41 uur draaien)

Start: Capaciteit primaire accu: 95-100% en secundaire accu: 0-6%
Eind: Capaciteit primaire accu: 0% en secundaire accu: 63%

Conclusie:

Het lijkt erop dat met deze opstelling na een x aantal keer wisselen de accu's leeg raken.


Punten voor verbetering:

Betere spoel met meer windingen; minimaal 450 beter is tot 950
Testen met zwakkere keramische magneten i.p.v. de sterke Nyodium
Evt. testen met 2 spoelen tegelijk



11-01-2008

De spoel is aangepast met meer windingen en een andere draaddiameter

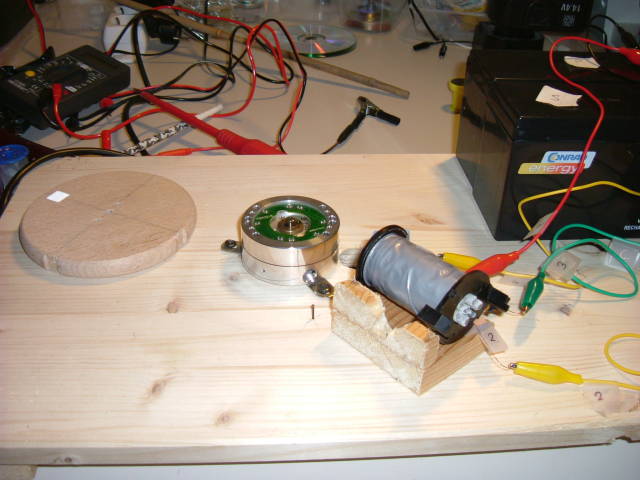

Hieronder is goed de basis te zien waarop de rotor gemonteerd wordt (onderdeel komt uit een oude videorecorder)

bedini motor setup

Ingestelde parameters:

Totale weerstand primaire circuit: 2830 Ohm

Metingen:

Stroom uit primaire accu is 33,6 mA
Stroom naar secundaire accu is 16 mA

Bevindingen:

Toerental is een stuk hoger als met de eerste spoel
De rotor versneld nu ook veel harder
De neon lamp gaat nu branden als de secundaire accu losgekoppeld wordt, i.t.t. de eerste spoel waar dit niet gebeurde.

Aangepaste gegevens van de installatie:

Spoel:

powerdraad: +/- 900 windingen 0,43 mm2
triggerdraad: +/- 900 windingen 0.43 mm2
Kern van de spoel bestaat weer uit 6 laselektrodes


Testruns

Resultaat testrun 4: (na 41 uur draaien)

Start: Capaciteit primaire accu: 45% en secundaire accu: 8%
Eind: Capaciteit primaire accu: 0% en secundaire accu: 27%

Resultaat testrun 5: (na .. uur draaien)

Start: Capaciteit primaire accu: 24% en secundaire accu: 3%
Eind: Capaciteit primaire accu: 0% en secundaire accu: 27%
